Le calorifugeage des points singuliers est une étape cruciale pour optimiser l'efficacité énergétique de vos installations industrielles et tertiaires.
Qu’est-ce qu’un point singulier ?
Définition : vannes, clapets, brides, filtres
Un point singulier désigne toute discontinuité de tuyauterie : robinets, bridages, soupapes de sûreté, filtres Y, pompes ou boîtes de dérivation. Leur géométrie complexe empêche la pose de coquilles standard ; l’isolation spécifique vise donc à recréer la résistance thermique équivalente à celle du calorifuge linéaire voisin tout en restant démontable pour la maintenance.
Pourquoi ces points dissipent-ils plus qu’un tube ?
Les corps de vannes sont métalliques massifs, exposent une surface rayonnante supérieure et créent des ponts thermiques. Sans protection ils atteignent 150 – 200 °C, générant jusqu’à 550 kWh/an de pertes sur un simple DN50 vapeur. Multipliez par des centaines d’équipements : la facture grimpe vite.
Exemple : vanne DN50 à 180 °C ≈ 550 kWh/an perdus
Un calcul selon la norme ISO 12241 montre qu’une surface non isolée de 0,14 m² à 180 °C, ambiance 20 °C, entraîne environ 630 W de flux thermique. Sur 2 000 h de chauffe, cela représente 1,26 MWh ; avec un rendement chaudière global de 85 % et un gaz à 80 €/MWh PCI, la perte annuelle avoisine 120 €. Un matelas de 50 mm ramène la température de peau à 45 °C et divise ces pertes par dix.
Focus sur les principaux points singuliers à isoler
L'isolation des points singuliers cible en priorité les équipements les plus déperditifs. Chaque accessoire nécessite une approche sur-mesure.
Isolation des Vannes

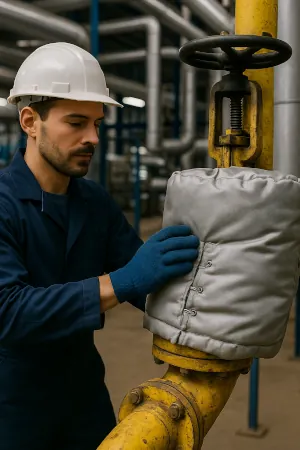

Les vannes, qu'elles soient à passage direct ou à volant, sont une source majeure de pertes thermiques. L'isolation par matelas amovible est idéale car elle permet un accès facile pour la manœuvre et la maintenance, tout en assurant une couverture thermique parfaite.
Isolation des Brides
Les brides de raccordement, par leur masse métallique importante, agissent comme des radiateurs. Un matelas isolant spécifiquement découpé pour épouser la forme des boulons et du joint est essentiel pour stopper le pont thermique à ce niveau.
Isolation des Échangeurs et Filtres
Les échangeurs à plaques et les filtres (filtres Y, filtres à tamis) sont des équipements volumineux avec une grande surface de déperdition. Une jaquette isolante sur-mesure est la seule solution pour les isoler efficacement sans gêner leur fonctionnement ou leur nettoyage périodique. Pour un devis d'isolation de point singulier, contactez nos experts.
Pourquoi isoler les points singuliers ?
Économies d’énergie & ROI

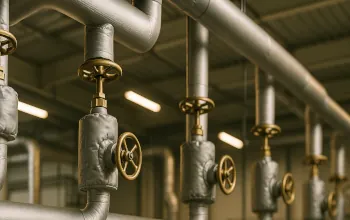

L’installation de matelas démontables réduit de 70 % à 95 % les pertes de chaleur. Pour une chaufferie de 100 vannes vapeur, le gain oscille entre 25 000 et 40 000 kWh/an, soit un retour sur investissement de 6 à 18 mois, avec des aides financières possibles.
Sécurité opérateur
Abaisser la température de surface sous 60 °C supprime le risque de brûlure de contact et réduit les apports thermiques dans l’ambiance, améliorant les conditions de travail et limitant la climatisation d’appoint en été.
Conformité ICPE & ISO 50001
Les inspections DREAL ou audits énergétiques exigent désormais un plan d’action sur les points chauds. L’isolation systématique permet de justifier la démarche d’amélioration continue exigée par l’ISO 50001 et de réduire les émissions inscrites au bilan GES Scope 1.

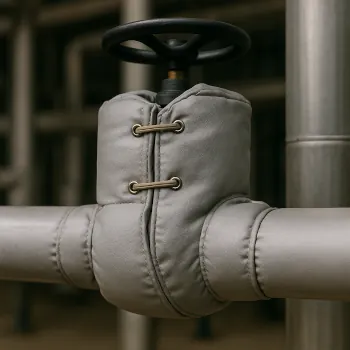

Les matelas isolants amovibles : la solution de référence
La solution la plus efficace et la plus flexible pour l'isolation des points singuliers est le matelas isolant amovible (ou jaquette isolante). Conçu sur-mesure, il s'adapte à toutes les géométries et garantit des performances optimales tout en facilitant la maintenance.
Composition et avantages
Les matelas sont constitués d'une âme en laine minérale haute densité, enveloppée dans un revêtement technique (tissu de verre, silicone, PTFE) résistant à l'eau, aux huiles et aux UV. Ils s'installent avec des crochets et des sangles, permettant un démontage en moins de trois minutes. Ils garantissent un facteur de transmission équivalent à un isolement classe 4.
Coquilles rigides laine de roche + tôle inox
Adaptées aux pompes ou brides extérieures, les coquilles préformées assurent une résistance mécanique accrue en zone de trafic, nettoyage haute pression ou exposition UV. Leur emboîtement rainuré limite les ponts thermiques aux jonctions.
Aérogels & silicate de calcium
Pour les températures supérieures à 500 °C ou lorsque l’encombrement est critique, les panneaux aérogel ou silicate de calcium offrent une conductivité λ < 0,020 W/m·K et permettent de diviser par deux l’épaisseur sans sacrifier la performance thermique.
Repérage couleur & signalétique
Chaque matelas reçoit un QR-code renvoyant vers la fiche de suivi et un repère RAL conforme à la norme NF X08-100, facilitant l’identifi- cation des circuits fluide lors des rondes de maintenance ou des exercices d’intervention.
Méthodologie d’audit et de pose
Thermographie & calculs de puissance

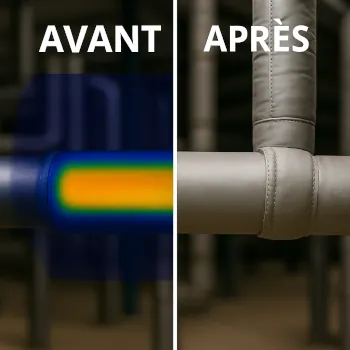

Nos techniciens RGE procèdent à une thermographie infrarouge pour hiérarchiser les points chauds. Les puissances surfaciques sont calculées via ISO 12241 et intégrées à un bilan préalable/postérieur permettant d'optimiser le retour sur investissement.
Fabrication sur-mesure & QR-code
Les gabarits sont relevés in-situ Chaque matelas reçoit un QR-code unique qui documente matériau, date de pose et couple de serrage des fixations.
Contrôle qualité périodique
Un contrôle visuel semestriel et un scan thermique annuel détectent les éventuels arrachements ou pertes d’étanchéité afin de préserver les gains sur le long terme.

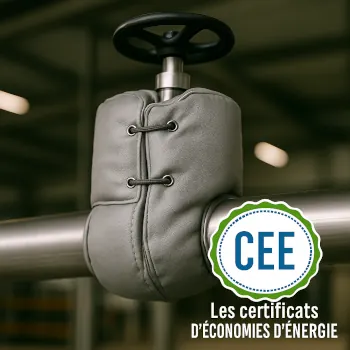

Aides financières disponibles
Conditions d’éligibilité
L’opération doit concerner un fluide à ≥ 120 °C, présenter un ΔT ≥ 20 K avec l’ambiance et employer un matelas démontable ou une coque rigide garantissant un coefficient de transmission équivalent à la classe 4. La pose doit être réalisée par une entreprise RGE 8621.
Montant des aides
Chaque MWh cumac valorisé rapporte entre 6 € et 8 € selon le marché. Sur 100 vannes DN50, des aides financières peuvent couvrir une partie significative du coût matériel + pose, optimisant l’investissement.
Étapes : démarches, contrôle, versement
Nous vous accompagnons dans les démarches de financement avant travaux, réalisons la thermographie après pose, puis un bureau de contrôle indépendant valide les gains. Les aides financières sont versées directement sur votre facture.
Pourquoi choisir France Calorifugeage ?
Équipes RGE 8621 & habilitations sites sensibles
Nos calorifugeurs possèdent les habilitations Nucléaire SCN 1/2, pétrochimie MASE et ATEX. Les interventions sont planifiées sous permis feu et consignation LOTO pour zéro arrêt imprévu.
Présence France entière
Grâce à notre couverture nationale, nous garantissons une réactivité à toute épreuve.
Isolations complémentaires & ressources internes
Calorifugeage industriel haute température
Pour les réseaux process à forte charge thermique, le calorifugeage industriel emploie coquilles silicate, tôle inox et pare-flammes qui protègent installations > 350 °C et complètent l’isolation des vannes afin de supprimer les ponts chauds résiduels.
Calorifugeage des tuyauteries bâtiment tertiaire
Dans les immeubles ou hôpitaux, le calorifugeage des tuyauteries limite les pertes de bouclage ECS, évite la légionellose et complète l’isolation des points singuliers sur ballons, clapets et pompes de distribution.
Destratificateurs d’air grands volumes
Dans les entrepôts chauffés au gaz, les destratificateurs d’air ramènent la chaleur stockée sous toiture vers la zone de travail ; associés à l’isolation des points singuliers sur réseaux aérothermes et générateurs, ils garantissent jusqu’à 25 % d’économie supplémentaire.
